| 各ツール名称 | 抽気逆止弁 |
|---|---|
| 機械説明（概要） | |
| 用途 |
水分を含んだ蒸気の抽気系統からの逆流防止 |
| 使用範囲 | 発電所 タービン抽気配管 |
| 仕様・詳細 | |
| 寸法・重量 | |
| 対応可能径 mm | |
| 使用実績 | 発電所多数 |
| 動力 | エアー |
高圧蒸気はタービンの効率を高めるために余剰蒸気を抽出して再利用する為に、熱効率を向上させる抽気系統があります。発電所の運転停止時にはタービン側の圧力が低下する為に抽気系統に水分を含んだ蒸気の逆流が発生しますが、タービンに逆流すると損傷などの事故につながる為、全ての抽気系統からの逆流を防止する用途で本弁は各抽気配管に設置されています。

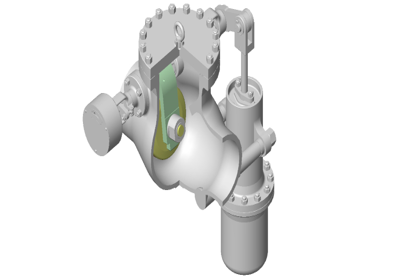

弁はスイング式逆止弁を採用し、プラント運転中でも閉操作が可能な空気シリンダーを装備した構造としています。
